Транзистор 2SA594-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.2 А
• Рассеиваемая мощность коллектора, не более: 5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 200 МГц

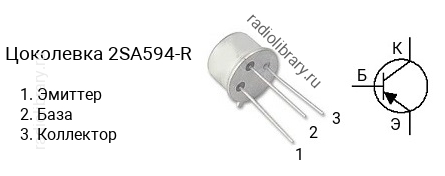

• Корпус: TO-39

Транзисторы серии 2SA594 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA594-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SA594-O - в диапазоне от 70 до 140, 2SA594-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SA594-R часто наносится без первой цифры и буквы, т.е. маркируется как "A594-R".Комплементарной парой для 2SA594-R является транзистор 2SC594-R c n-p-n структурой.Транзистор 2SA594-R можно заменить на 2N2102, 2N2102A, 2N2904A, 2N4036, 2N4235, 2N4236, 2N5322, 2N5323, 2N5333, 2N5415, 2N5416, 2N5679, 2N5680, 2SA503, 2SA503-R, 2SA510, 2SA510-R, 2SA512, 2SA512-R, BC161, BC161-6, BC303, BC303-4, BC304, BC304-4, BC461, NTE397
