Транзистор 2SC594-R

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 200 МГц

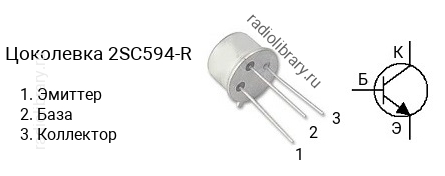

• Корпус: TO-39

Транзисторы серии 2SC594 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC594-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC594-O - в диапазоне от 70 до 140, 2SC594-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SC594-R часто наносится без первой цифры и буквы, т.е. маркируется как "C594-R".Комплементарной парой для 2SC594-R является транзистор 2SA594-R c p-n-p структурой.Транзистор 2SC594-R можно заменить на 2N1480, 2N1482, 2N1613, 2N1893, 2N3020, 2N3108, 2N3439, 2N3440, 2N3498, 2N3500, 2N4030, 2N4031, 2N4238, 2N4239, 2N5320, 2N5321, 2N5334, 2N5335, 2N5336, 2N5338, 2N5681, 2N5682, 2SC108A, 2SC108A-R, 2SC109A, 2SC109A-R, 2SC503, 2SC503-R, 2SC504, 2SC504-R, 2SC505, 2SC505-R, 2SC506, 2SC506-R, 2SC510, 2SC510-R, 2SC512, 2SC512-R, BC141, BC141-6, BC300, BC300-4, BC301, BC301-4, BC302, BC302-4, BC441, NTE396
