Транзистор 2SB1158

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -120 В
• Напряжение коллектор-база, не более: -120 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -6 А
• Рассеиваемая мощность коллектора, не более: 70 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 200
• Граничная частота коэффициента передачи тока: 20 МГц

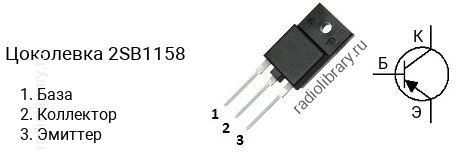

• Корпус: TO-3PF

Транзисторы серии 2SB1158 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1158-Q имеет коэффициент усиления в диапазоне от 60 до 120, 2SB1158-S - в диапазоне от 80 до 160, 2SB1158-P - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SB1158 часто наносится без первой цифры и буквы, т.е. маркируется как "B1158".Комплементарной парой для 2SB1158 является транзистор 2SD1713 c n-p-n структурой.Транзистор 2SB1158 можно заменить на 2SB1159, 2SB1160, 2SB1161
