Транзистор 2SB646A-C

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -100 В
• Напряжение коллектор-база, не более: -120 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.05 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 140 МГц

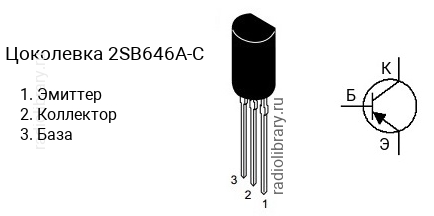

• Корпус: TO-92MOD

Транзисторы серии 2SB646A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB646A-B имеет коэффициент усиления в диапазоне от 60 до 120, 2SB646A-C - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SB646A-C часто наносится без первой цифры и буквы, т.е. маркируется как "B646A-C".Комплементарной парой для 2SB646A-C является транзистор 2SD666A-C c n-p-n структурой.Транзистор 2SB646A-C можно заменить на 2N5401C, 2SA1013, 2SA1013O, 2SA1017, 2SA1017E, 2SA1018, 2SA1018R, 2SA1024, 2SA1145, 2SA1207, 2SA1207-R, 2SA1208, 2SA1208-R, 2SA1275, 2SA1275-O, 2SA1319, 2SA1319-R, 2SA1370, 2SA1370-E, 2SA1371, 2SA1371-E, 2SA1624, 2SA1624-E, 2SA1625, 2SA1625-K, 2SA1767, 2SA1767R, 2SA879, 2SA879-R, 2SA949, 2SA965, 2SB1221, 2SB1221-R, 2SB647A, 2SB647AC, HSB1109S, HSB1109S-C, KSA1013, KSA1013O, KSA1625, KSA1625-K, KSA709C, KSA916, KTA1023, KTA1023-O, KTA1023-Y, KTA1024, KTA1275, KTA1275O, KTA1277, KTA1277Y, KTA1279
