Транзистор 2SC1209-C

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 25 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.7 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 55 до 110
• Граничная частота коэффициента передачи тока: 150 МГц

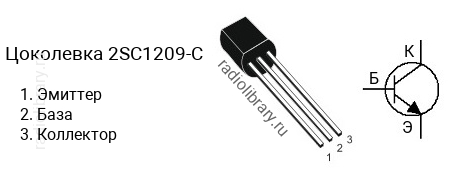

• Корпус: TO-92

Транзисторы серии 2SC1209 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1209-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SC1209-D - в диапазоне от 90 до 180, 2SC1209-E - в диапазоне от 150 до 300.Обозначение на корпусе транзистора 2SC1209-C часто наносится без первой цифры и буквы, т.е. маркируется как "C1209-C".Комплементарной парой для 2SC1209-C является транзистор 2SA695-C c p-n-p структурой.Транзистор 2SC1209-C можно заменить на 2SC1008, 2SC1009, BC537, BC538, KSC1008, KSC1009, MPS3705, MPS3706, MPS6601, MPS6601G, MPS6602, MPS6602G, PN2218, PN2218A, PN2221, PN2221A, ZTX451, ZTX452, ZTX453
