Транзистор 2SC1209-E

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 25 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.7 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 150 до 300
• Граничная частота коэффициента передачи тока: 150 МГц

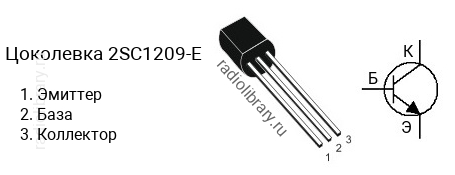

• Корпус: TO-92

Транзисторы серии 2SC1209 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1209-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SC1209-D - в диапазоне от 90 до 180, 2SC1209-E - в диапазоне от 150 до 300.Обозначение на корпусе транзистора 2SC1209-E часто наносится без первой цифры и буквы, т.е. маркируется как "C1209-E".Комплементарной парой для 2SC1209-E является транзистор 2SA695-E c p-n-p структурой.Транзистор 2SC1209-E можно заменить на 2SC1008, 2SC1009, 2SD471A, BC537, BC538, KSC1008, KSC1009, KSD471A, KTC8050, KTC8050D, M8050, MPS3704, MPS3706, MPS650, MPS650G, MPS651, MPS651G, MPS6601, MPS6601G, MPS6602, MPS6602G, MPS8050, MPSW01, MPSW01A, MPSW01AG, MPSW01G, PN2219, PN2219A, PN2222A, PN4033, SS8050, ZTX449, ZTX450, ZTX454, ZTX455, ZTX690B, ZTX692B
