Транзистор 2SC2773-O

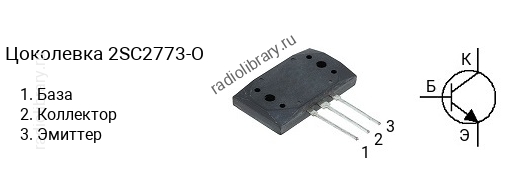

Цоколевка транзистора 2SC2773-O

Цоколевка транзистора 2SC2773-O (маркируется как C2773-O)

Характеристики транзистора 2SC2773-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 200 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 100
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC2773 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2773-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC2773-P - в диапазоне от 70 до 140, 2SC2773-Y - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC2773-O часто наносится без первой цифры и буквы, т.е. маркируется как "C2773-O".

Комплементарная пара

Комплементарной парой для 2SC2773-O является транзистор 2SA1169-O c p-n-p структурой.

Аналоги

Транзистор 2SC2773-O можно заменить на 2SC2774, 2SC2774-O, 2SC3264, 2SC3264-O, 2SC3857, 2SC3857-O, 2SC3858, 2SC3858-O
