Транзистор 2SC594-Y

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 200 МГц

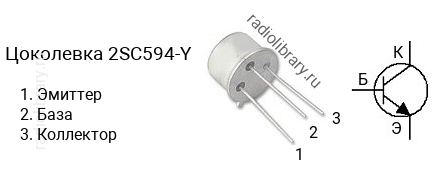

• Корпус: TO-39

Транзисторы серии 2SC594 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC594-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC594-O - в диапазоне от 70 до 140, 2SC594-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SC594-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C594-Y".Комплементарной парой для 2SC594-Y является транзистор 2SA594-Y c p-n-p структурой.Транзистор 2SC594-Y можно заменить на 2N1711, 2N3019, 2N3053A, 2N3107, 2N3499, 2N3501, 2N4032, 2N4033, 2N5321, 2N5337, 2N5339, 2SC108A, 2SC108A-Y, 2SC109A, 2SC109A-Y, 2SC503, 2SC503-GR, 2SC504, 2SC504-GR, BC141, BC141-16, BC300, BC300-6, BC301, BC301-6, BC302, BC302-6, BC441, BC441-6
