Транзистор 2SD1707-Q

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 130 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 20 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (h_fe): от 90 до 180
• Граничная частота коэффициента передачи тока: 20 МГц

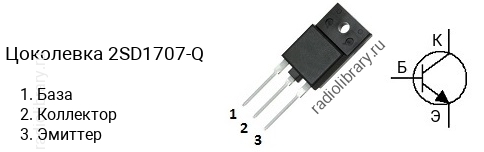

• Корпус: TO-3PF

Транзисторы серии 2SD1707 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1707-Q имеет коэффициент усиления в диапазоне от 90 до 180, 2SD1707-P - в диапазоне от 130 до 260.Обозначение на корпусе транзистора 2SD1707-Q часто наносится без первой цифры и буквы, т.е. маркируется как "D1707-Q".Комплементарной парой для 2SD1707-Q является транзистор 2SB1156-Q c p-n-p структурой.
