Транзистор 2SD2389-P

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 150 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 8 А
• Рассеиваемая мощность коллектора, не более: 80 Вт
• Коэффициент усиления транзистора по току (h_fe): от 6500 до 20000
• Граничная частота коэффициента передачи тока: 80 МГц

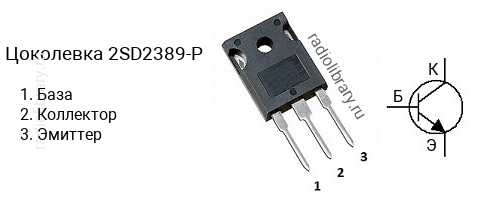

• Корпус: TO-3P

Транзисторы серии 2SD2389 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD2389-O имеет коэффициент усиления в диапазоне от 5000 до 12000, 2SD2389-P - в диапазоне от 6500 до 20000, 2SD2389-Y - в диапазоне от 15000 до 30000.Обозначение на корпусе транзистора 2SD2389-P часто наносится без первой цифры и буквы, т.е. маркируется как "D2389-P".Комплементарной парой для 2SD2389-P является транзистор 2SB1559-P c p-n-p структурой.Транзистор 2SD2389-P можно заменить на 2SC2555, 2SC2579, 2SC2625, 2SC3306, 2SC3320, 2SC3886, 2SC3886A, 2SD1313, 2SD2390, 2SD2390-P, BDV67D, MJH16006, MJH16008
