Транзистор 2SD2394

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 320
• Граничная частота коэффициента передачи тока: 8 МГц

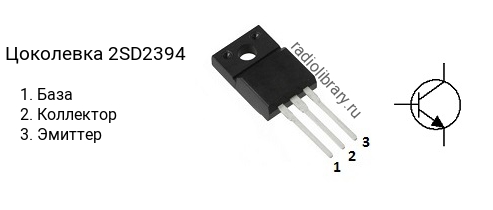

• Корпус: TO-220F

Транзисторы серии 2SD2394 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD2394-E имеет коэффициент усиления в диапазоне от 100 до 200, 2SD2394-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SD2394 часто наносится без первой цифры и буквы, т.е. маркируется как "D2394".Комплементарной парой для 2SD2394 является транзистор 2SB1565 c p-n-p структурой.Транзистор 2SD2394 можно заменить на 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4007, 2SC4008, 2SC4242, 2SC5241, 2SC5353, 2SD1266A, 2SD1274, 2SD1274A, 2SD1274B, 2SD1761, 2SD2061, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD241B, BD241C, BD243B, BD243C, BD537, BD539B, BD539C, BD539D, BD543B, BD543C, BD545B, BD545C, BD799, BD801, BD809, BD951, BD953, BD955, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
