Транзистор 2SD746-R

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 180 В
• Напряжение коллектор-база, не более: 180 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 10 А
• Рассеиваемая мощность коллектора, не более: 200 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 120
• Граничная частота коэффициента передачи тока: 15 МГц

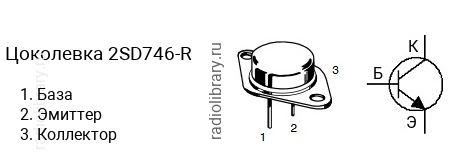

• Корпус: TO-3

Транзисторы серии 2SD746 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD746-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SD746-R - в диапазоне от 60 до 120, 2SD746-Q - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SD746-R часто наносится без первой цифры и буквы, т.е. маркируется как "D746-R".Комплементарной парой для 2SD746-R является транзистор 2SB706-R c p-n-p структурой.Транзистор 2SD746-R можно заменить на 2N6676, 2N6677, 2N6678, 2SC1586, 2SC2428, 2SD424, 2SD746A, 2SD746A-R, 2SD753, 2SD753-B, BUX48, BUX48A, BUX80, BUX81, BUY691, BUY69B, BUY69C, BUY701, BUY70B, BUY70C, MJ10000, MJ10001, MJ12022, MJ15011, MJ15011G, MJ8504, MJ8505
