Транзистор BC309

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 800
• Граничная частота коэффициента передачи тока: 130 МГц

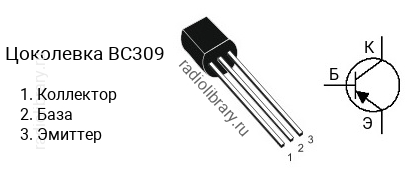

• Корпус: TO-92

Транзисторы серии BC309 делятся на несколько групп по коэффициенту усиления. Транзистор BC309A имеет коэффициент усиления в диапазоне от 120 до 220, BC309B - в диапазоне от 180 до 460, BC309C - в диапазоне от 380 до 800.Комплементарной парой для BC309 является транзистор BC239 c n-p-n структурой.Транзистор BC309 можно заменить на BC251, BC252, BC307, BC308, BC556, BC557, BC558, BC559, BC560
