Транзистор BC309A

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 220
• Граничная частота коэффициента передачи тока: 130 МГц

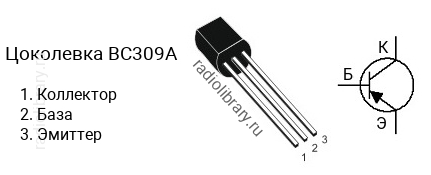

• Корпус: TO-92

Транзисторы серии BC309 делятся на несколько групп по коэффициенту усиления. Транзистор BC309A имеет коэффициент усиления в диапазоне от 120 до 220, BC309B - в диапазоне от 180 до 460, BC309C - в диапазоне от 380 до 800.Комплементарной парой для BC309A является транзистор BC239A c n-p-n структурой.Транзистор BC309A можно заменить на BC251, BC251A, BC252, BC252A, BC256, BC256A, BC307, BC307A, BC308, BC308A, BC327, BC327-16, BC328, BC328-16, BC446, BC446A, BC448, BC448A, BC450, BC450A, BC486, BC486A, BC488, BC488A, BC490, BC490A, BC556, BC556A, BC557, BC557A, BC558, BC558A, BC559, BC559A, BC560, BC560A
