Транзистор BC309B

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 180 до 460
• Граничная частота коэффициента передачи тока: 130 МГц

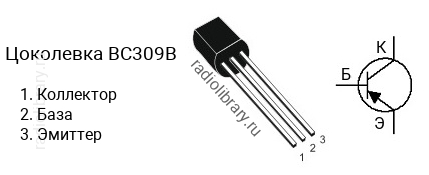

• Корпус: TO-92

Транзисторы серии BC309 делятся на несколько групп по коэффициенту усиления. Транзистор BC309A имеет коэффициент усиления в диапазоне от 120 до 220, BC309B - в диапазоне от 180 до 460, BC309C - в диапазоне от 380 до 800.Комплементарной парой для BC309B является транзистор BC239B c n-p-n структурой.Транзистор BC309B можно заменить на BC251, BC251B, BC252, BC252B, BC256, BC256B, BC307, BC307B, BC308, BC308B, BC327, BC328, BC415, BC415B, BC416, BC416B, BC446, BC446B, BC448, BC448B, BC450, BC450B, BC556, BC557, BC558, BC559, BC560
