Транзистор HS945-GR

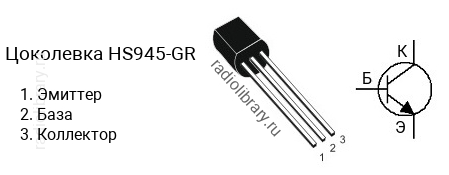

Цоколевка транзистора HS945-GR

Цоколевка транзистора HS945-GR

Характеристики транзистора HS945-GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии HS945 делятся на несколько групп по коэффициенту усиления. Транзистор HS945-O имеет коэффициент усиления в диапазоне от 70 до 140, HS945-Y - в диапазоне от 120 до 240, HS945-GR - в диапазоне от 200 до 400, HS945-BL - в диапазоне от 350 до 700.

Комплементарная пара

Комплементарной парой для HS945-GR является транзистор HS733-GR c p-n-p структурой.

Аналоги

Транзистор HS945-GR можно заменить на 2N5830, 2N5832, 2SC1008, 2SC1008G, 2SC1009, 2SC1009G, BC537, BC537-25, BC538, BC538-25, KSC1008, KSC1008G, KSC1009, KSC1009G, KSC945, KSC945G, KSP05, KSP06, KSP42, KSP43, KTC9014, KTC9014C, MPS651, MPS651G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, ZTX692B, ZTX694B, ZTX696B
