Транзистор KSB1097-Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -7 V
• Ток коллектора, не более: -7 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200

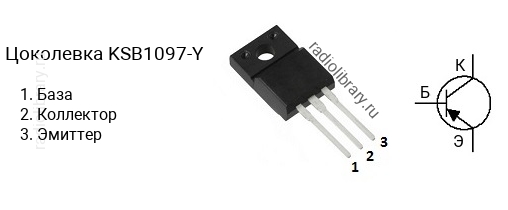

• Корпус: TO-220F

Транзисторы серии KSB1097 делятся на несколько групп по коэффициенту усиления. Транзистор KSB1097-R имеет коэффициент усиления в диапазоне от 40 до 80, KSB1097-O - в диапазоне от 80 до 120, KSB1097-Y - в диапазоне от 100 до 200.Комплементарной парой для KSB1097-Y является транзистор KSD1588-Y c n-p-n структурой.Транзистор KSB1097-Y можно заменить на 2SA1010, 2SA1010K, 2SA1077, 2SA1290, 2SA1290-R, 2SA1291, 2SA1291-R, 2SA1329, 2SA1452A, 2SA1470, 2SA1470-R, 2SA1471, 2SA1471-R, 2SB1018, 2SB1018A, 2SB1097, 2SB1097-K, 2SB707, 2SB707-Y, 2SB708, 2SB708-Y, 2SB870, 2SB946, 2SB992, BD538, BD544B, BD544C, BD546B, BD546C, BD800, BD802, BD810, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDT94, BDT94F, BDT96, BDT96F, BDX78, KSA1010, KSA1010Y, KSB707, KSB707-Y, KSB708, KSB708-Y, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
