Транзистор KSB1097-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -7 V
• Ток коллектора, не более: -7 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80

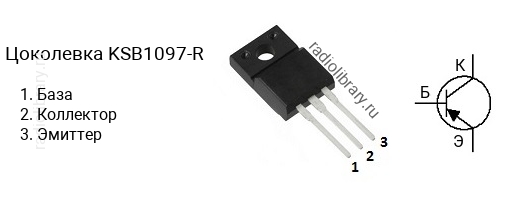

• Корпус: TO-220F

Транзисторы серии KSB1097 делятся на несколько групп по коэффициенту усиления. Транзистор KSB1097-R имеет коэффициент усиления в диапазоне от 40 до 80, KSB1097-O - в диапазоне от 80 до 120, KSB1097-Y - в диапазоне от 100 до 200.Комплементарной парой для KSB1097-R является транзистор KSD1588-R c n-p-n структурой.Транзистор KSB1097-R можно заменить на 2N6107, 2N6107G, 2N6110, 2N6134, 2N6491, 2N6491G, 2SA1010, 2SA1010M, 2SB1097, 2SB1097-M, 2SB707, 2SB707-R, 2SB708, 2SB708-R, BD538, BD538K, BD710, BD712, BD744B, BD744C, BD800, BD802, BD810, BD910, BD912, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDT94, BDT94F, BDT96, BDT96F, BDX78, KSA1010, KSA1010R, KSB707, KSB707-R, KSB708, KSB708-R, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, MJF2955, MJF2955G, NTE197
