Транзистор KSD1691-G

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 400

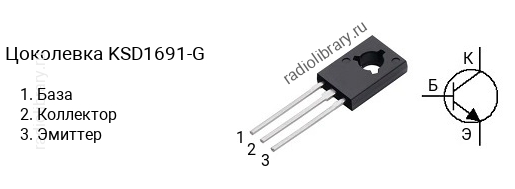

• Корпус: TO-126

Транзисторы серии KSD1691 делятся на несколько групп по коэффициенту усиления. Транзистор KSD1691-O имеет коэффициент усиления в диапазоне от 100 до 200, KSD1691-Y - в диапазоне от 160 до 320, KSD1691-G - в диапазоне от 200 до 400.Комплементарной парой для KSD1691-G является транзистор KSB1151-G c p-n-p структурой.Транзистор KSD1691-G можно заменить на 2SD1691, 2SD1691-K, KTD1691, KTD1691-Y
