Транзистор KTB688B-O

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -120 В
• Напряжение коллектор-база, не более: -120 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -10 А
• Рассеиваемая мощность коллектора, не более: 80 Вт
• Коэффициент усиления транзистора по току (h_fe): от 80 до 160
• Граничная частота коэффициента передачи тока: 10 МГц

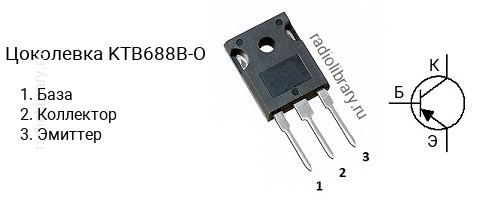

• Корпус: TO-3P

Транзисторы серии KTB688B делятся на несколько групп по коэффициенту усиления. Транзистор KTB688B-R имеет коэффициент усиления в диапазоне от 55 до 110, KTB688B-O - в диапазоне от 80 до 160.Комплементарной парой для KTB688B-O является транзистор KTD718B-O c n-p-n структурой.Транзистор KTB688B-O можно заменить на 2SA1106, 2SA1146, 2SA1146-O, 2SA1186, 2SA1265, 2SA1265-O, 2SA1301, 2SA1301O, 2SA1302, 2SA1302O, 2SA1303, 2SA1386, 2SA1386A, 2SA1386A-O, 2SA1386A-P, 2SA1386A-Y, 2SA1491, 2SA1492, 2SA1516, 2SA1695, 2SA1805, 2SA1941, 2SA1941O, 2SA1942, 2SA1942O, 2SA1943, 2SA1943N, 2SA1943O, 2SA1962, 2SA1962O, 2SA1986, 2SA1986-O, 2SA2120, 2SA2120-O, 2SA2121, 2SA2121-O, 2SA2151, 2SA2151A, 2SA2151A-O, 2SA2151A-P, 2SA2151A-Y, 2SB1162, 2SB1162-S, 2SB1163, 2SB1163-S, 2SB778, 2SB778-O, 2SB817, 2SB863, 2SB863-O, FJA4210, FJA4213, FJA4213O, FJL4215, FJL4215O, KTA1943, KTA1943A, KTA1943AO, KTA1943O, KTA1962, KTA1962A, KTA1962AO, KTA1962O, KTB688, KTB688-O, KTB778, KTB778-O, KTB817, KTB817B, MJL4302A, MJL4302AG, NTE2329, TTA1943
