Транзистор KTC5200AR

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 230 В
• Напряжение коллектор-база, не более: 230 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 15 А
• Рассеиваемая мощность коллектора, не более: 150 Вт
• Коэффициент усиления транзистора по току (h_fe): от 55 до 100
• Граничная частота коэффициента передачи тока: 30 МГц

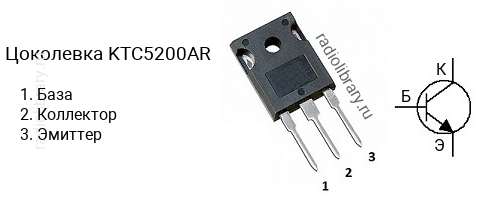

• Корпус: TO-3P

Транзисторы серии KTC5200A делятся на несколько групп по коэффициенту усиления. Транзистор KTC5200AR имеет коэффициент усиления в диапазоне от 55 до 100, KTC5200AO - в диапазоне от 80 до 160.Комплементарной парой для KTC5200AR является транзистор KTA1943AR c p-n-p структурой.Транзистор KTC5200AR можно заменить на 2SC3263, 2SC3263-O, 2SC3320, 2SC5200, 2SC5200N, 2SC5200R, 2SC5242, 2SC5242R, 2SC5358, 2SC5358-R, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SC6145, 2SC6145-O, 2SC6145A, 2SC6145A-O, 2SD1313, FJA4313, FJA4313R, FJL4315, FJL4315R, KTC5200, KTC5200R, KTC5242, KTC5242A, KTC5242AR, KTC5242R, MAG6333, MAG6333A
