Транзистор MPS6520

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 40 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 400
• Граничная частота коэффициента передачи тока: 300 МГц

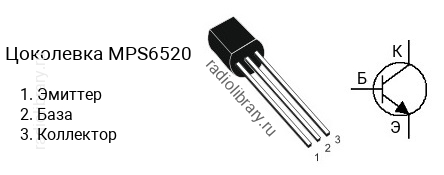

• Корпус: TO-92

Комплементарной парой для MPS6520 является транзистор MPS6522 c p-n-p структурой.Транзистор MPS6520 можно заменить на 2N5210, 2N5830, 2N5832, 2SC1008, 2SC1008G, 2SC1009, 2SC1009G, 2SC815, 2SC815G, 2SD471A, 2SD471AG, BC537, BC537-25, BC538, BC538-25, HS945, HS945-GR, KSC1008, KSC1008G, KSC1009, KSC1009G, KSC815, KSC815G, KSC945, KSC945G, KSD471A, KSD471AG, KSP05, KSP06, KSP42, KSP43, KTC9014, KTC9014C, MPS3417, MPS650, MPS650G, MPS651, MPS651G, MPS6532, MPS6602, MPS6602G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW01, MPSW01A, MPSW01AG, MPSW01G, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, NTE192, PN100, PN2484, S9014, S9014C, SS9014, SS9014C, ZTX690B, ZTX692B, ZTX694B, ZTX696B
