Транзистор 2SA1271

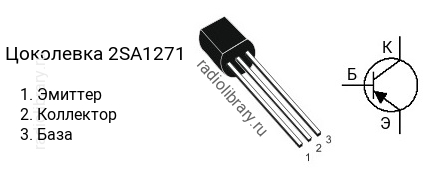

Цоколевка транзистора 2SA1271

Цоколевка транзистора 2SA1271 (маркируется как A1271)

Характеристики транзистора 2SA1271

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -35 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 320
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1271 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1271-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1271-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1271 часто наносится без первой цифры и буквы, т.е. маркируется как "A1271".

Комплементарная пара

Комплементарной парой для 2SA1271 является транзистор 2SC3203 c n-p-n структурой.

Аналоги

Транзистор 2SA1271 можно заменить на 2SA1275, 2SA1534A, 2SA684, 2SA950, 2SB647, 2SB740, 2SB764, 2SB892, 2SB985, KSA1013, KTA1271, KTA1272, KTA1275, KTB764
