Транзистор 2SA1271-O

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -35 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.8 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 120 МГц

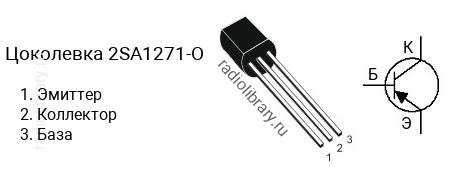

• Корпус: TO-92

Транзисторы серии 2SA1271 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1271-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1271-Y - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA1271-O часто наносится без первой цифры и буквы, т.е. маркируется как "A1271-O".Комплементарной парой для 2SA1271-O является транзистор 2SC3203-O c n-p-n структурой.Транзистор 2SA1271-O можно заменить на 2SA1013, 2SA1013O, 2SA1020, 2SA1275, 2SA1275-O, 2SA1283, 2SA1315, 2SA1534A, 2SA684, 2SA950, 2SA950-O, 2SA965, 2SB647, 2SB647A, 2SB647AC, 2SB647C, 2SB740, 2SB740-B, 2SB764, 2SB764-E, 2SB892, 2SB892-R, 2SB985, 2SB985R, KSA1013, KSA1013O, KSA916, KTA1023, KTA1023-O, KTA1023-Y, KTA1271, KTA1271O, KTA1272, KTA1272O, KTA1275, KTA1275O, KTA1281, KTA708, KTA708-Y, KTB764, KTB764-Y
