Транзистор 2SB557-R

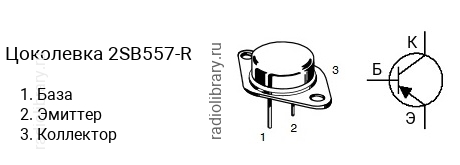

Цоколевка транзистора 2SB557-R

Цоколевка транзистора 2SB557-R (маркируется как B557-R)

Характеристики транзистора 2SB557-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -8 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 7 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SB557 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB557-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SB557-O - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SB557-R часто наносится без первой цифры и буквы, т.е. маркируется как "B557-R".

Комплементарная пара

Комплементарной парой для 2SB557-R является транзистор 2SD427-R c n-p-n структурой.

Аналоги

Транзистор 2SB557-R можно заменить на 2N6030, 2N6230, 2N6438, 2SA1041, 2SA1043, 2SA679, 2SA679-R, 2SA745A, 2SA747, 2SA747A, 2SA908, 2SA909, 2SB552, 2SB552-R, 2SB554, 2SB554-R, 2SB555, 2SB555-R, 2SB556, 2SB556-R, 2SB696, 2SB696-C, 2SB697, 2SB697-C, 2SB697K, 2SB697K-C, 2SB705, 2SB705-S, 2SB705A, 2SB705A-S, 2SB705B, 2SB705B-S, 2SB706, 2SB706-S, 2SB706A, 2SB706A-S, 2SB723, MJ15002, MJ15002G, MJ15004, MJ15004G, MJ15012, MJ15012G
