Транзистор 2SC1318-Q

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -7 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 85 до 170
• Граничная частота коэффициента передачи тока: 200 МГц

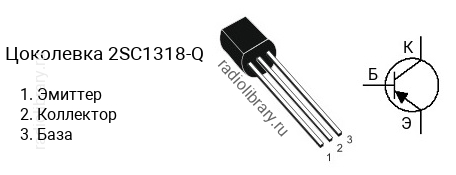

• Корпус: TO-92

Транзисторы серии 2SC1318 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1318-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC1318-R - в диапазоне от 120 до 240, 2SC1318-S - в диапазоне от 170 до 340.Обозначение на корпусе транзистора 2SC1318-Q часто наносится без первой цифры и буквы, т.е. маркируется как "C1318-Q".Комплементарной парой для 2SC1318-Q является транзистор 2SA720-Q c p-n-p структурой.Транзистор 2SC1318-Q можно заменить на 2N5401C, 2SA1013, 2SA1275, 2SA1283, 2SA1284, 2SA1315, 2SA1534A, 2SA1534A-Q, 2SA1619A, 2SA1619A-Q, 2SA1625, 2SA200, 2SA684, 2SA684-Q, 2SA720, 2SA720-Q, 2SA935, 2SA935-P, 2SA965, 2SA984, 2SA984K, 2SB560, 2SB647, 2SB647A, 2SB764, KSA1013, KSA1625, KSA708C, KSA709C, KSA916, KSA931, KTA1023, KTA1023-O, KTA1023-Y, KTA1275, KTA1277, KTA1279, KTA200, KTA708, KTB764, PN3645
