Транзистор KTD1047B-O

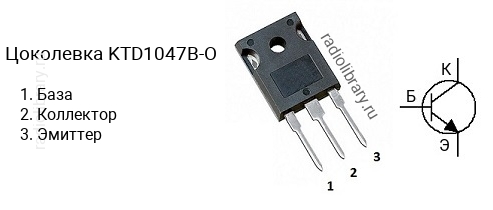

Цоколевка транзистора KTD1047B-O

Цоколевка транзистора KTD1047B-O

Характеристики транзистора KTD1047B-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 140 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 12 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии KTD1047B делятся на несколько групп по коэффициенту усиления. Транзистор KTD1047B-O имеет коэффициент усиления в диапазоне от 60 до 120, KTD1047B-Y - в диапазоне от 100 до 200.

Аналоги

Транзистор KTD1047B-O можно заменить на 2SC3263, 2SC3280, 2SC3281, 2SC3320, 2SC3519, 2SC3519A, 2SC3519A-O, 2SC3519A-P, 2SC3519A-Y, 2SC3907, 2SC5199, 2SC5200, 2SC5200N, 2SC5242, 2SC5358, 2SC5948, 2SC5949, 2SC6011, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SC6145, 2SC6145A, 2SD1047, 2SD1047-D, 2SD1313, 2SD1717, 2SD1717-Q, 2SD1718, 2SD1718-Q, FJA4313, FJL4315, KTC5200, KTC5200A, KTC5242, KTC5242A, KTD1047, KTD1047-O, MAG6333, NTE2328
