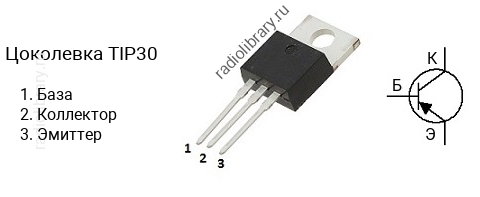

Транзистор TIP30

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -40 В
• Напряжение коллектор-база, не более: -40 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (h_fe): от 15 до 75
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-220

Комплементарной парой для TIP30 является транзистор TIP29 c n-p-n структурой.Транзистор TIP30 можно заменить на 2N6475, 2N6476, BD706, BD708, BD710, BD712, BD906, BD908, BD910, BD912, BDT30AF, BDT30BF, BDT30CF, BDT30F, BDT42, BDT42A, BDT42AF, BDT42B, BDT42BF, BDT42C, BDT42CF, BDT42F, D44C10, D44C4, D44C7, D45C10, D45C4, D45C7, MJE5170, MJE5171, MJE5172, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, NTE292, TIP30A, TIP30AG, TIP30B, TIP30BG, TIP30C, TIP30CG, TIP30G, TIP42, TIP42A, TIP42AG, TIP42B, TIP42BG, TIP42C, TIP42CF, TIP42CG, TIP42G
