Транзистор 2SB648A-C

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -180 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.05 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 140 МГц

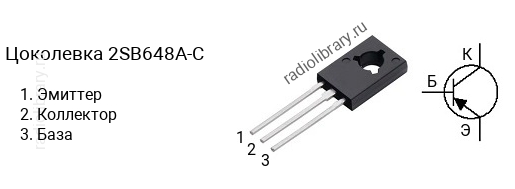

• Корпус: TO-126

Транзисторы серии 2SB648A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB648A-B имеет коэффициент усиления в диапазоне от 60 до 120, 2SB648A-C - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SB648A-C часто наносится без первой цифры и буквы, т.е. маркируется как "B648A-C".Комплементарной парой для 2SB648A-C является транзистор 2SD668A-C c n-p-n структурой.Транзистор 2SB648A-C можно заменить на 2SA1142, 2SA1142Q, 2SA1156, 2SA1156K, 2SA1209, 2SA1209-R, 2SA1210, 2SA1210-R, 2SA1248, 2SA1248-R, 2SA1249, 2SA1249-Q, 2SA1322, 2SA1352, 2SA1352-E, 2SA1353, 2SA1353-E, 2SA1380, 2SA1380-E, 2SA1381, 2SA1381-E, 2SA1406, 2SA1406-E, 2SA1407, 2SA1407-E, 2SA795A, 2SB1110, 2SB1110-C, 2SB649A, 2SB649A-C, KSA1142, KSA1142O, KSA1156, KSA1156Y, KSA1381, KSA1381-E, KSE350, KTA1703, KTA1703-Y, MJE350, MJE350G
