Транзистор 2SD745-S

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 140 В
• Напряжение коллектор-база, не более: 140 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 10 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 15 МГц

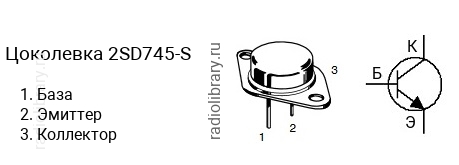

• Корпус: TO-3

Транзисторы серии 2SD745 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD745-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SD745-R - в диапазоне от 60 до 120, 2SD745-Q - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SD745-S часто наносится без первой цифры и буквы, т.е. маркируется как "D745-S".Комплементарной парой для 2SD745-S является транзистор 2SB705-S c p-n-p структурой.Транзистор 2SD745-S можно заменить на 2N5038, 2N6340, 2N6340G, 2N6341, 2N6341G, 2N6676, 2N6677, 2N6678, 2SC2428, 2SD424, 2SD424-R, 2SD425, 2SD425-R, 2SD552, 2SD552-R, 2SD733, 2SD733-C, 2SD733K, 2SD733K-C, 2SD745A, 2SD745A-S, 2SD745B, 2SD745B-S, 2SD746, 2SD746-S, 2SD746A, 2SD746A-S, 2SD753, BUX48, BUX48A, BUX80, BUX81, BUY691, BUY69B, BUY69C, BUY701, BUY70B, BUY70C, MJ12022, MJ15001, MJ15001G, MJ15003, MJ15003G, MJ15011, MJ15011G, MJ413, MJ423, MJ8504, MJ8505
