Транзистор 2SD745-Q

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 140 В
• Напряжение коллектор-база, не более: 140 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 10 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 15 МГц

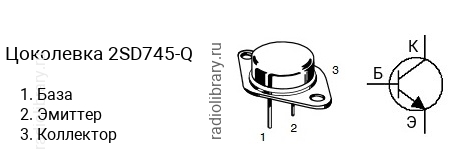

• Корпус: TO-3

Транзисторы серии 2SD745 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD745-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SD745-R - в диапазоне от 60 до 120, 2SD745-Q - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SD745-Q часто наносится без первой цифры и буквы, т.е. маркируется как "D745-Q".Комплементарной парой для 2SD745-Q является транзистор 2SB705-Q c p-n-p структурой.Транзистор 2SD745-Q можно заменить на 2N6676, 2N6677, 2N6678, 2SC1116A, 2SC1585, 2SC1586, 2SC2428, 2SC2522A, 2SC2523, 2SD733, 2SD733-E, 2SD733K, 2SD733K-E, 2SD745A, 2SD745A-Q, 2SD745B, 2SD745B-Q, 2SD746, 2SD746-Q, 2SD746A, 2SD746A-Q, 2SD753, 2SD753-C, BUX48, BUX48A, BUX80, BUX81, BUY691, BUY69B, BUY69C, BUY701, BUY70B, BUY70C, MJ10000, MJ10001, MJ12022, MJ8504, MJ8505
