Транзистор H945-Q

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.15 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 135 до 270
• Граничная частота коэффициента передачи тока: 250 МГц

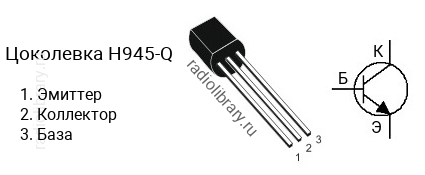

• Корпус: TO-92

Транзисторы серии H945 делятся на несколько групп по коэффициенту усиления. Транзистор H945-R имеет коэффициент усиления в диапазоне от 90 до 180, H945-Q - в диапазоне от 135 до 270, H945-P - в диапазоне от 200 до 400, H945-K - в диапазоне от 300 до 600.Комплементарной парой для H945-Q является транзистор H733-Q c p-n-p структурой.Транзистор H945-Q можно заменить на 2SC1384, 2SC1509, 2SC1815, 2SC2002, 2SC2002-L, 2SC2003, 2SC2003-L, 2SC2274, 2SC2274K, 2SC2383, 2SC2960, 2SC3114, 2SC3198, 2SC3228, 2SC3243, 2SC3244, 2SC3331, 2SC3332, 2SC3939, 2SC3940A, 2SC4208A, 2SC4408, 2SC4604, 2SD1207, 2SD1211, 2SD1347, 2SD1616, 2SD1616-L, 2SD1616A, 2SD1616A-L, 2SD1616AL, 2SD1616L, 2SD438, 2SD667, 2SD789, 2SD863, C1815, C945, KSC1008C, KSC1009C, KSC1815, KSC2383, KSC945C, KSD1616, KSD1616-Y, KSD1616A, KSD1616A-Y, KSP8098C, KSP8099C, KTC1006, KTC1008, KTC3198, KTC3228, KTD863
