Транзистор H733-Q

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.15 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 135 до 270
• Граничная частота коэффициента передачи тока: 180 МГц

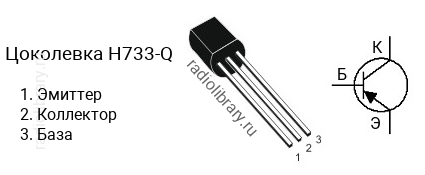

• Корпус: TO-92

Транзисторы серии H733 делятся на несколько групп по коэффициенту усиления. Транзистор H733-R имеет коэффициент усиления в диапазоне от 90 до 180, H733-Q - в диапазоне от 135 до 270, H733-P - в диапазоне от 200 до 400, H733-K - в диапазоне от 300 до 600.Комплементарной парой для H733-Q является транзистор H945-Q c n-p-n структурой.Транзистор H733-Q можно заменить на 2SA1246, 2SA1275, 2SA1283, 2SA1284, 2SA1318, 2SA1319, 2SA1481, 2SA1534A, 2SA1619A, 2SA1680, 2SA1761, 2SA684, 2SA720, 2SA935, 2SA935-Q, 2SA953, 2SA953-L, 2SA954, 2SA954-L, 2SA984, 2SA984K, 2SB1116, 2SB1116-L, 2SB1116A, 2SB1116A-L, 2SB1116AL, 2SB1116L, 2SB560, 2SB647, 2SB740, 2SB764, 2SB892, 2SB985, 2SC1318, A733, A733Q, KSA1013, KSA708C, KSA709C, KSA733C, KSB1116, KSB1116-Y, KSB1116A, KSB1116A-Y, KSB1116S, KSB1116S-Y, KSP2907AC, KSP8598C, KSP8599C, KTA1275, KTA1279, KTB764
