Транзистор KSB1017-O

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -4 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 140
• Граничная частота коэффициента передачи тока: 9 МГц

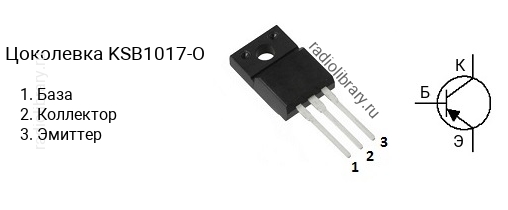

• Корпус: TO-220F

Транзисторы серии KSB1017 делятся на несколько групп по коэффициенту усиления. Транзистор KSB1017-R имеет коэффициент усиления в диапазоне от 40 до 80, KSB1017-O - в диапазоне от 70 до 140, KSB1017-Y - в диапазоне от 120 до 240.Комплементарной парой для KSB1017-O является транзистор KSD1408-O c n-p-n структурой.Транзистор KSB1017-O можно заменить на 2N6475, 2N6476, 2N6491, 2N6491G, 2SA1010, 2SA1077, 2SA1293, 2SA1293-O, 2SA1308, 2SA1308-O, 2SA1329, 2SA1329-O, 2SA1452A, 2SA1452A-O, 2SA1488A, 2SA1634, 2SA1635, 2SA1725, 2SA1725-P, 2SA1726, 2SA1726-P, 2SA769, 2SA771, 2SB1016, 2SB1016-O, 2SB1016A, 2SB1016A-O, 2SB1017, 2SB1017-O, 2SB1018, 2SB1018-O, 2SB1018A, 2SB1018A-O, 2SB1090, 2SB1367, 2SB1367-O, 2SB1368, 2SB1368-O, 2SB595, 2SB595-O, 2SB596, 2SB596-O, 2SB633, 2SB703, 2SB703A, 2SB708, 2SB762A, 2SB762A-Q, 2SB870, 2SB942A, 2SB942A-Q, 2SB945, 2SB946, 2SB992, 2SB992-O, 2SB995, 2SB995-O, 2SB996, 2SB996-O, 2SD743, 2SD743A, BD244B, BD244C, BD538, BD540B, BD540C, BD544B, BD544C, BD546B, BD546C, BD710, BD712, BD744B, BD744C, BD800, BD802, BD810, BD910, BD912, BD952, BD954, BD956, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDT94, BDT94F, BDT96, BDT96F, BDX78, D44C10, D44C11, D44C12, D45C10, D45C11, D45C12, FJP1943, FJPF1943, KSA1010, KSB596, KSB596-O, KSB708, KTA1038, KTA1038-O, KTA1049, KTA1049O, KTB1367, KTB1367O, KTB1368, KTB1368O, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, NTE153, NTE292
