Транзистор 2SA1318-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -0.2 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 200 МГц

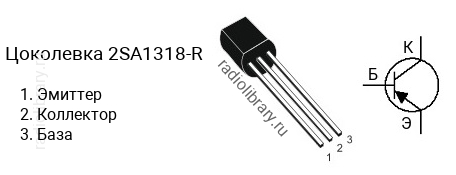

• Корпус: TO-92

Транзисторы серии 2SA1318 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1318-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1318-S - в диапазоне от 140 до 280, 2SA1318-T - в диапазоне от 200 до 400, 2SA1318-U - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SA1318-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1318-R".Комплементарной парой для 2SA1318-R является транзистор 2SC3331-R c n-p-n структурой.Транзистор 2SA1318-R можно заменить на 2N5401C, 2SA1013, 2SA1013O, 2SA1275, 2SA1275-O, 2SA1283, 2SA1284, 2SA1315, 2SA1319, 2SA1319-R, 2SA1533, 2SA1534A, 2SA1619A, 2SA1625, 2SA1625-K, 2SA200, 2SA684, 2SA720, 2SA777, 2SA817, 2SA817A, 2SA935, 2SA953, 2SA954, 2SA965, 2SA984, 2SA984-E, 2SA984K, 2SA984K-E, 2SB560, 2SB560-E, 2SB647, 2SB647A, 2SB647AC, 2SB647C, 2SB740, 2SB740-B, 2SB764, 2SB764-E, 2SB892, 2SB892-R, 2SB985, 2SB985R, 2SC1318, KSA1013, KSA1013O, KSA1625, KSA1625-K, KSA708C, KSA709C, KSA916, KSA931, KSP2907AC, KSP8598C, KSP8599C, KTA1023, KTA1023-O, KTA1023-Y, KTA1274, KTA1275, KTA1275O, KTA1277, KTA1277Y, KTA1279, KTA200, KTA708, KTA708-Y, KTB764, KTB764-Y, PN3645
