Транзистор 2SC1398A-Q

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 70 В
• Напряжение коллектор-база, не более: 70 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 80 до 160
• Граничная частота коэффициента передачи тока: 120 МГц

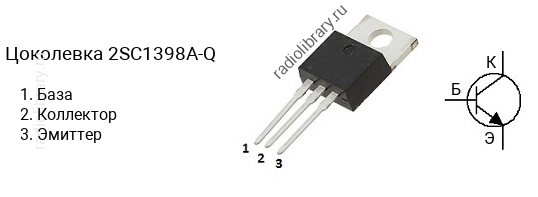

• Корпус: TO-220

Транзисторы серии 2SC1398A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1398A-P имеет коэффициент усиления в диапазоне от 50 до 100, 2SC1398A-Q - в диапазоне от 80 до 160.Обозначение на корпусе транзистора 2SC1398A-Q часто наносится без первой цифры и буквы, т.е. маркируется как "C1398A-Q".Транзистор 2SC1398A-Q можно заменить на 2SB747, 2SC1827, 2SC1986, 2SC2075, 2SC2078, 2SC2331, 2SC2334, 2SC2527, 2SC2528, 2SC2898, 2SC3258, 2SC3308, 2SC3310, 2SC3346, 2SC3710A, 2SC3795, 2SC3795A, 2SC3834, 2SC3851A, 2SC3866, 2SC4153, 2SC4242, 2SC4381, 2SC4382, 2SC4511, 2SC4512, 2SC4883, 2SC4883A, 2SC5241, 2SC5353, 2SC789, 2SD1138, 2SD1264, 2SD1264A, 2SD1265A, 2SD1265A-O, 2SD1266A, 2SD1267A, 2SD1268, 2SD1269, 2SD1270, 2SD1271, 2SD1274, 2SD1274A, 2SD1274B, 2SD1355, 2SD1356, 2SD1362, 2SD1407, 2SD1407A, 2SD1408, 2SD1411, 2SD1411A, 2SD2059, 2SD2060, 2SD2374A, 2SD363, 2SD389A, 2SD389A-O, 2SD401, 2SD401A, 2SD402, 2SD525, 2SD526, 2SD569, 2SD610, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD812, 2SD823, 2SD856A, 2SD857A, 2SD866, 2SD866A, BD239B, BD239C, BD241B, BD241C, BD243B, BD243C, BD537, BD539B, BD539C, BD539D, BD543B, BD543C, BD545B, BD545C, BD799, BD801, BD809, BD937, BD937F, BD939, BD939F, BD941, BD941F, BD951, BD953, BD955, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDT93, BDT93F, BDT95, BDT95F, BDX77, BUX84, BUX85, FJP5200, FJP5200O, FJPF5200, FJPF5200O, KSC2334, KSD1408, KSD363, KSD526, KSD569, KTC2018, KTC2027, KTC2028, KTD2059, KTD2060, KTD2061, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, NTE152, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
