Транзистор HSB1109-C

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -160 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 1.25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 140 МГц

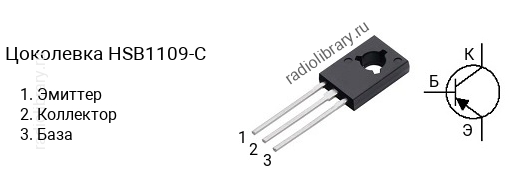

• Корпус: TO-126

Транзисторы серии HSB1109 делятся на несколько групп по коэффициенту усиления. Транзистор HSB1109-B имеет коэффициент усиления в диапазоне от 60 до 120, HSB1109-C - в диапазоне от 100 до 200, HSB1109-D - в диапазоне от 160 до 320.Комплементарной парой для HSB1109-C является транзистор HSD1609-C c n-p-n структурой.Транзистор HSB1109-C можно заменить на 2SA1142, 2SA1142Q, 2SA1156, 2SA1156K, 2SA1209, 2SA1209-R, 2SA1210, 2SA1210-R, 2SA1220A, 2SA1220A-Q, 2SA1248, 2SA1248-R, 2SA1249, 2SA1249-Q, 2SA1352, 2SA1352-E, 2SA1353, 2SA1353-E, 2SA1380, 2SA1380-E, 2SA1381, 2SA1381-E, 2SA1406, 2SA1406-E, 2SA1407, 2SA1407-E, 2SA795A, 2SB1109, 2SB1109-C, 2SB1110, 2SB1110-C, 2SB649A, 2SB649A-C, KSA1142, KSA1142O, KSA1156, KSA1156Y, KSA1220A, KSA1220A-O, KSA1220A-Q, KSA1381, KSA1381-E, KSE350, KTA1700, KTA1703, KTA1703-Y, MJE350, MJE350G
