Транзистор 2SC1317-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -7 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 200 МГц

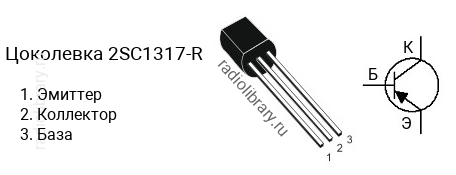

• Корпус: TO-92

Транзисторы серии 2SC1317 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1317-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC1317-R - в диапазоне от 120 до 240, 2SC1317-S - в диапазоне от 170 до 340.Обозначение на корпусе транзистора 2SC1317-R часто наносится без первой цифры и буквы, т.е. маркируется как "C1317-R".Комплементарной парой для 2SC1317-R является транзистор 2SA719-R c p-n-p структурой.Транзистор 2SC1317-R можно заменить на 2N3702, 2N5401C, 2SA1020, 2SA1020U, 2SA1270, 2SA1270-Y, 2SA1271, 2SA1273, 2SA1275, 2SA1283, 2SA1284, 2SA1315, 2SA1315-Y, 2SA1319, 2SA1534, 2SA1534-R, 2SA1534A, 2SA1534A-R, 2SA1619, 2SA1619-R, 2SA1619A, 2SA1619A-R, 2SA1680, 2SA200, 2SA200-Y, 2SA562TM, 2SA562TM-Y, 2SA683, 2SA683-R, 2SA684, 2SA684-R, 2SA719, 2SA719-R, 2SA720, 2SA720-R, 2SA928A, 2SA935, 2SA935-Q, 2SA950, 2SA952, 2SA965, 2SA965-Y, 2SA966, 2SA984, 2SA984K, 2SA993, 2SB560, 2SB564, 2SB621, 2SB621-R, 2SB621A, 2SB621A-R, 2SB647, 2SB740, 2SB764, 2SB892, 2SB985, 2SC1318, 2SC1318-R, BC636, KSA1013, KSA1281-Y, KSA708C, KSA708CY, KSA709C, KSA709CY, KSA916, KSA916Y, KSA928A, KSA931, KSA931Y, KSB564AC, KSB564ACY, KSP2907AC, KSP8598C, KSP8599C, KTA1023, KTA1023-O, KTA1023-Y, KTA1270, KTA1270Y, KTA1271, KTA1272, KTA1273, KTA1275, KTA1279, KTA1281, KTA1281Y, KTA1282, KTA1283, KTA200, KTA200-Y, KTB764, PN3644, PN3645, STB1277
