Транзистор 2SD400D

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 25 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 120
• Граничная частота коэффициента передачи тока: 180 МГц

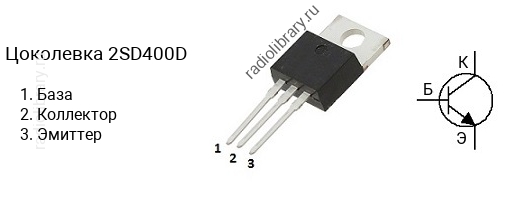

• Корпус: TO-220

Транзисторы серии 2SD400 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD400D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD400E - в диапазоне от 100 до 200, 2SD400F - в диапазоне от 160 до 320, 2SD400G - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SD400D часто наносится без первой цифры и буквы, т.е. маркируется как "D400D".Комплементарной парой для 2SD400D является транзистор 2SB544D c p-n-p структурой.Транзистор 2SD400D можно заменить на 2N5293, 2N5294, 2N5295, 2N5296, 2N6288, 2N6288G, 2N6289, 2N6290, 2N6290G, 2N6291, 2N6292, 2N6292G, 2N6293, 2N6473, 2N6474, 2N6486, 2N6486G, 2N6487, 2N6487G, 2N6488, 2N6488G, 2SB747, 2SB747-Q, 2SC1061, 2SC1061-B, 2SC1398, 2SC1398A, 2SC1418, 2SC1418-B, 2SC1419, 2SC1419-B, 2SC1448, 2SC1826, 2SC1827, 2SC1985, 2SC1986, 2SC2073, 2SC2073A, 2SC2075, 2SC2078, 2SC2078D, 2SC2233, 2SC2275, 2SC2275-R, 2SC2275A, 2SC2275A-R, 2SC2331, 2SC2331L, 2SC2334, 2SC2336, 2SC2336-R, 2SC2336A, 2SC2336A-R, 2SC2336B, 2SC2336B-R, 2SC2344, 2SC2344D, 2SC2527, 2SC2528, 2SC2898, 2SC3179, 2SC3296, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC3868, 2SC4242, 2SC4381, 2SC4382, 2SC4511, 2SC4512, 2SC4883, 2SC4883A, 2SC5241, 2SC5248, 2SC5248-D, 2SC5353, 2SC789, 2SC790, 2SD1133, 2SD1133-B, 2SD1134, 2SD1134-B, 2SD1138, 2SD1138B, 2SD1264, 2SD1264-Q, 2SD1264A, 2SD1264A-Q, 2SD1265, 2SD1265A, 2SD1267, 2SD1267A, 2SD1268, 2SD1268-R, 2SD1269, 2SD1269-R, 2SD1270, 2SD1270-R, 2SD1271, 2SD1271-R, 2SD1274, 2SD1274A, 2SD1274B, 2SD1354, 2SD1354-O, 2SD1355, 2SD1356, 2SD1406, 2SD1406-O, 2SD1407, 2SD1407A, 2SD1408, 2SD1568, 2SD1588, 2SD1761, 2SD1761-D, 2SD1762, 2SD1762D, 2SD1763A, 2SD1763A-E, 2SD2058, 2SD2058-O, 2SD2059, 2SD2060, 2SD234, 2SD235, 2SD288, 2SD313, 2SD313D, 2SD325, 2SD325-D, 2SD330, 2SD330D, 2SD362, 2SD363, 2SD389, 2SD389A, 2SD401, 2SD401A, 2SD401A-L, 2SD402, 2SD476, 2SD476-B, 2SD476A, 2SD476A-B, 2SD525, 2SD526, 2SD568, 2SD568-L, 2SD569, 2SD569-L, 2SD610, 2SD610-R, 2SD612, 2SD612-D, 2SD612K, 2SD612K-D, 2SD613, 2SD613-D, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD795, 2SD795-R, 2SD812, 2SD812-Q, 2SD823, 2SD855, 2SD856, 2SD856A, 2SD857, 2SD857A, 2SD866, 2SD866-R, 2SD866A, 2SD866A-R, 2SD880, 2SD880O, BD201, BD203, BD239, BD239A, BD239B, BD239C, BD241, BD241A, BD241B, BD241C, BD243, BD243A, BD243B, BD243C, BD301, BD303, BD533, BD535, BD537, BD539, BD539A, BD539B, BD539C, BD539D, BD543, BD543A, BD543B, BD543C, BD545, BD545A, BD545B, BD545C, BD705, BD707, BD709, BD711, BD733, BD735, BD737, BD743, BD743A, BD743B, BD743C, BD795, BD797, BD799, BD801, BD807, BD809, BD905, BD907, BD909, BD911, BD933, BD933F, BD935, BD935F, BD937, BD937F, BD939, BD939F, BD941, BD941F, BD949, BD951, BD953, BD955, BDT29, BDT29A, BDT29B, BDT29C, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDT91, BDT91F, BDT93, BDT93F, BDT95, BDT95F, BDX77, BUX84, BUX85, FJP5200, FJPF5200, KSC2073, KSC2334, KSC3296, KSD1406, KSD1406-O, KSD1408, KSD1588, KSD2058, KSD2058-O, KSD288, KSD362, KSD363, KSD526, KSD568, KSD568-O, KSD569, KSD569-O, KSD880, KSD880-O, KTC1003, KTD1351, KTD1351O, KTD2058, KTD2058O, KTD2059, KTD2060, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, MJF47, MJF47G, NTE152, NTE196, NTE198, NTE291, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F, TIP47, TIP47G, TIP48, TIP48G, TIP49, TIP49G, TIP50, TIP50G
